【聚砂成鋼 牢不可破】JC/T2329/JG/T468雙標準永蘭468滲透型晶鋼界面劑 全新上市
技藝爭鋒，匠心傳承|（永州站）鑲貼工薄貼工技能PK大賽圓滿落幕
新品上市 | 革命性粘接體驗：金鋼砂碳纖維瓷磚膠，國家發(fā)明專利，重新定義鋪貼標準
創(chuàng)新引領未來！永蘭獲頒發(fā)明專利證書，夯實家裝輔材行業(yè)科技領軍地位！
聯系電話：0757－86771169
手機號碼： 18825987921
郵箱：273546970@qq.com
地址：佛山市順德區(qū)杏壇鎮(zhèn)東村工業(yè)大道北5號
在線咨詢
閱讀量： 發(fā)表時間：2022-10-24 16:34:27

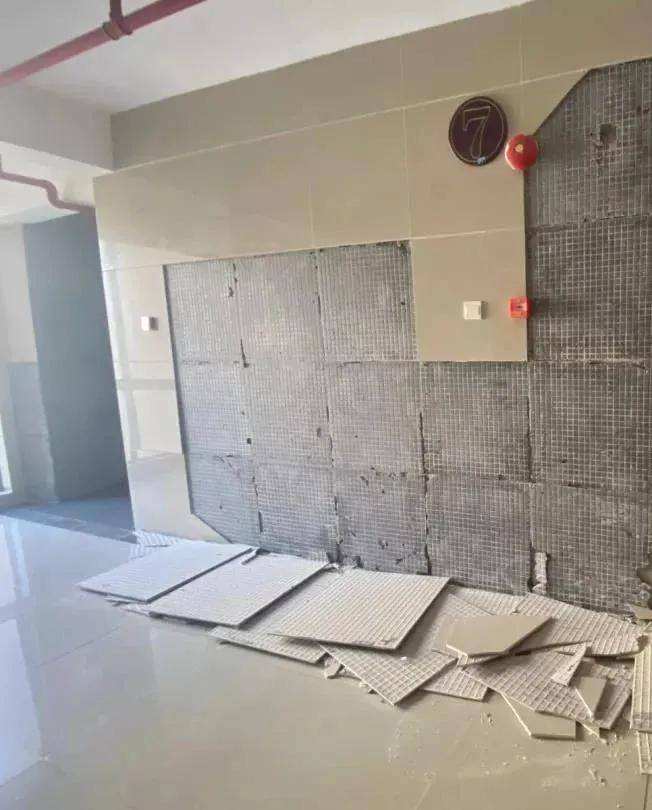

刷了瓷磚背膠為什么還會空鼓掉磚？不少消費者都有這疑問，質疑背膠產品質量。今天永蘭 小編給大家分享一種常見的刷了背膠引起瓷磚空鼓掉磚的原因：

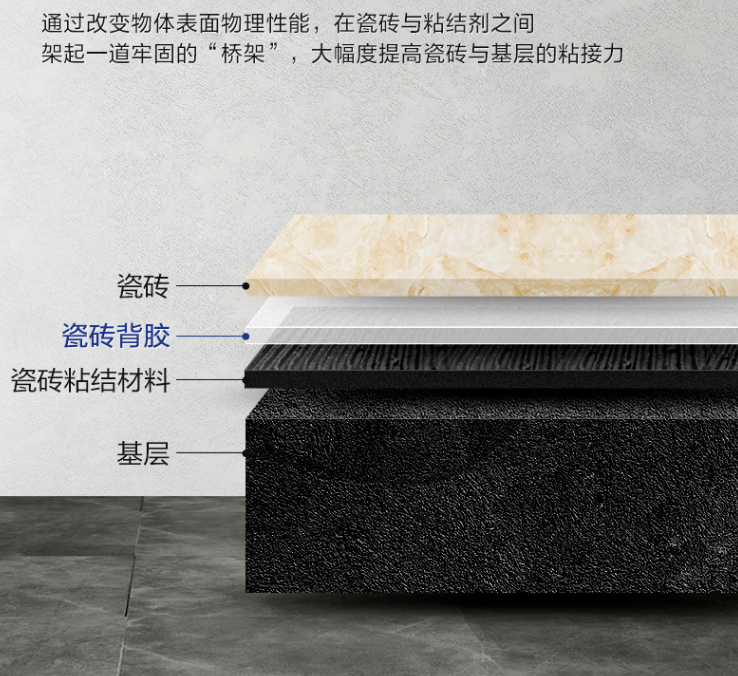

瓷磚背膠，顧名思義涂刷在瓷磚背面的，且必須等待干透成膜后才可鋪貼上墻（即貼型產 品除外），如果瓷磚背膠未干透成膜，還是液體狀態(tài)就被鋪貼上墻，乳液會被完全封閉在砂漿 與瓷磚之間無法成膜，并且瓷磚背膠在未成膜狀態(tài)下長時間與堿性的水泥砂漿接觸，容易水化 反應最終被分解喪失粘結作用。 而造成瓷磚背膠空鼓掉磚情況，大部分是由瓷磚背膠未干透成膜即“表干”狀態(tài)下貼磚所造成。

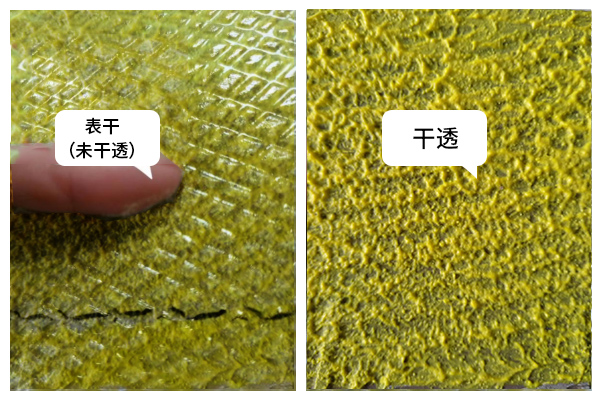

瓷磚背膠“表干”狀態(tài)特征？ 瓷磚背膠“表干”就是所謂的“假干”，粘膠層并未完全干透成膜，只是表面略干。眾所周 知瓷磚背膠為水性乳液，涂刷在瓷磚背面，需等待干透成膜才能進行瓷磚鋪貼。而在干透成膜的 過程中出現“表干”現象，最明顯的特征就是背膠視覺上已經成膜，但是觸覺上卻具有較大粘性。 瓷磚背膠越粘手，表面粘型越大，不是代表瓷磚能貼的牢嗎？大概很多消費者都有這個誤解， 實則不然，影響瓷磚背膠粘力的決定因素除了初粘性，還有柔韌性、耐候性、內聚力等因素。初粘 性越強，則代表瓷磚背膠的持粘性、耐候性越弱。所以“表干”現象下的瓷磚背膠壽命會大幅縮 短，鋪貼完成后短時間就會出現空鼓掉磚。

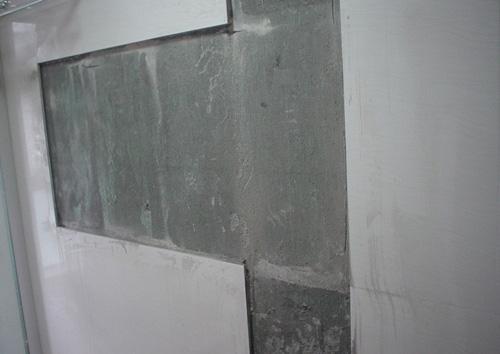

任何背膠。

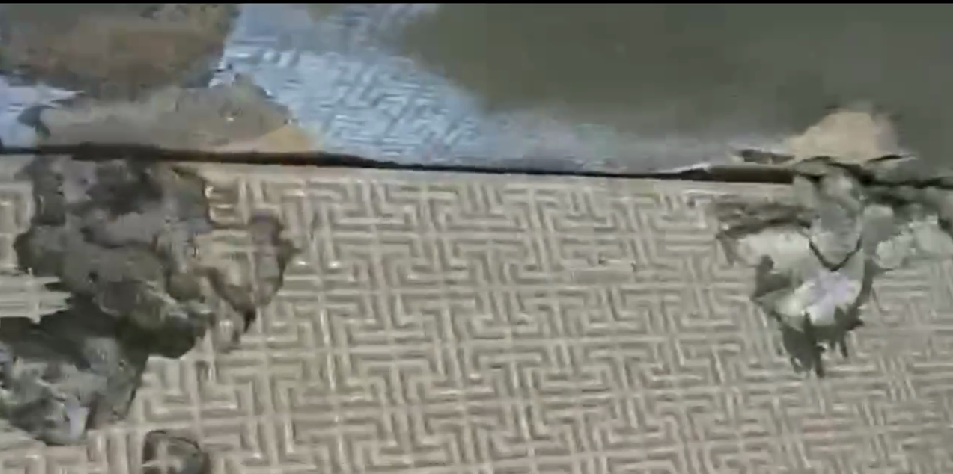

二、部分干透、部分“表干”的背膠狀態(tài)是，干透的背膠層吸附在瓷磚上，而“表干”的 背膠層就留在砂漿上，背膠層隨著瓷磚取下時被撕裂。
怎么避免瓷磚背膠“表干”現象？ 1、正確刷膠 瓷磚背膠正確施工方式是瓷磚必須平鋪，用毛刷、滾筒將背膠均勻涂刷且薄涂于瓷磚背面， 厚度約0.5mm，不宜厚刷或漏刷，也不可貪圖方便將瓷磚立起來刷膠。背膠少刷會出現膠量不 足強度不夠，多刷就容易出現背膠堆積“表干”；而立刷，在引力的作用下，刷在瓷磚上方的 背膠乳液會向下流淌，導致立刷瓷磚的上方膠量不足，下方會導致大量乳液堆積，很難干透，容 易造成假干（表干）現象。

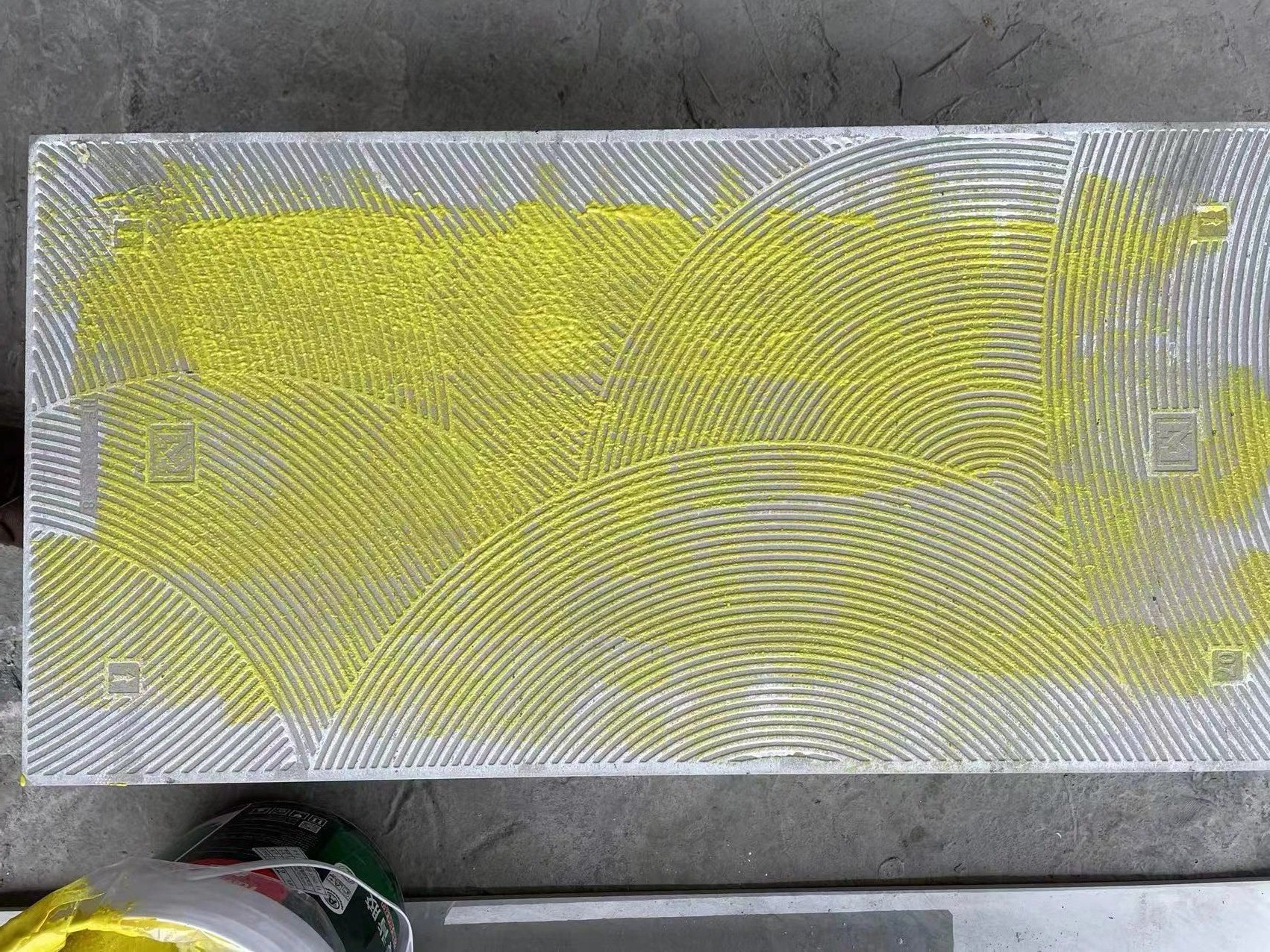

×錯誤施工

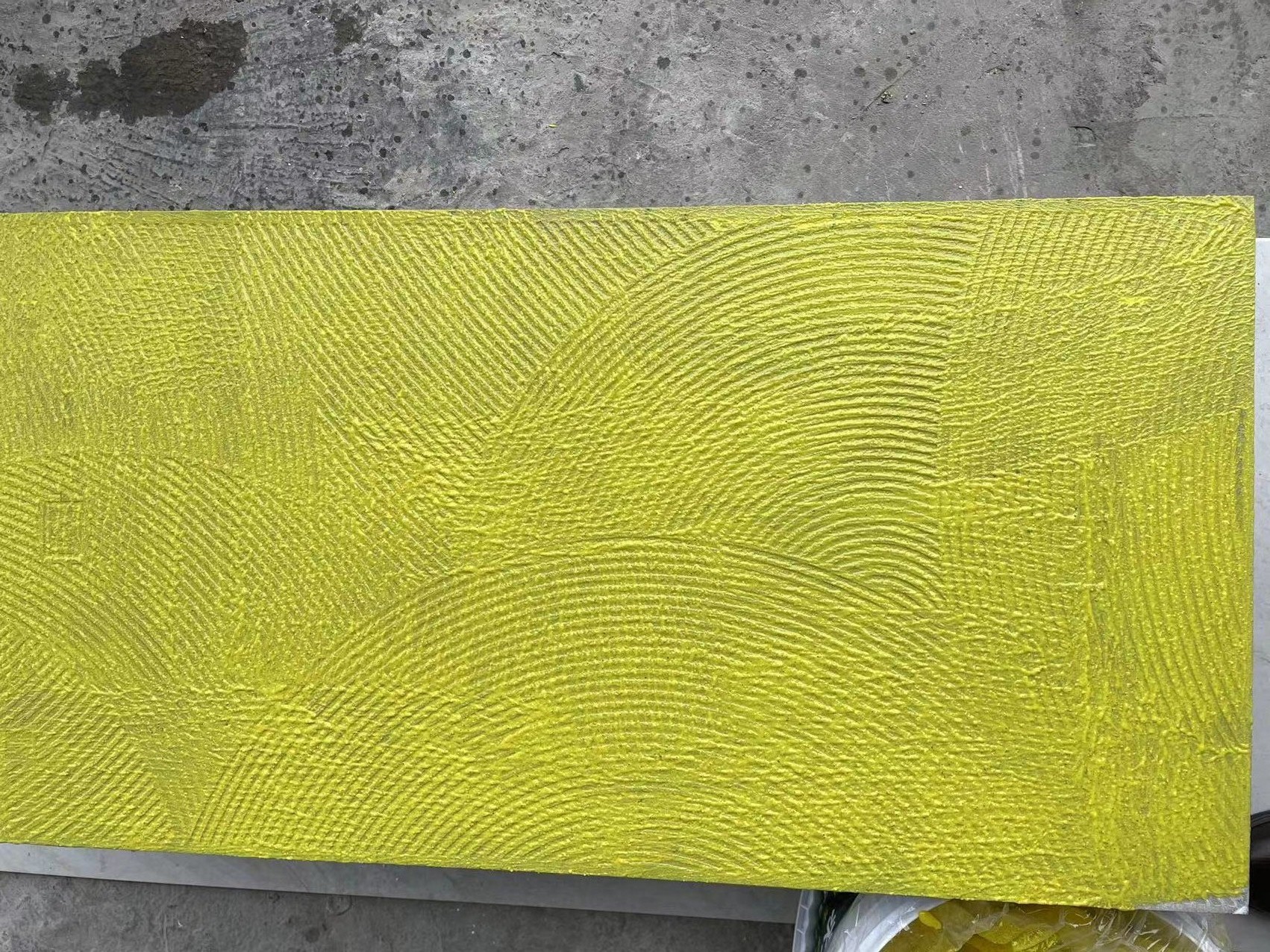

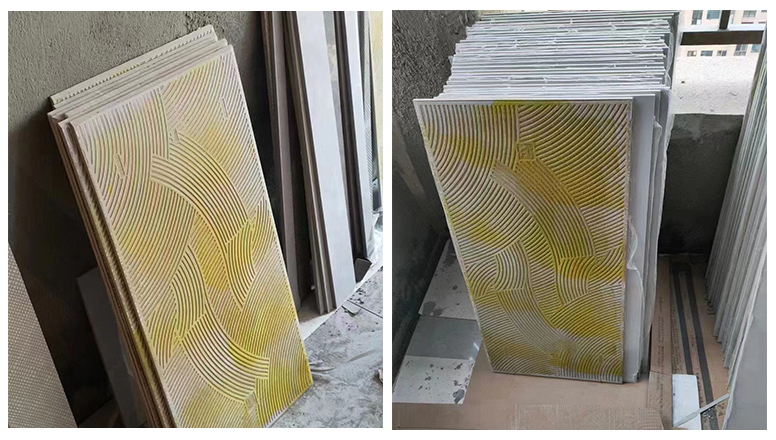

√正確施工 2、正確擺放瓷磚待干 瓷磚背膠涂刷后需要一段時間待干成膜，如果將刷膠后的瓷磚立放、或不留間隙擺放都不利 于背膠干透成膜，甚至出現背膠部分成膜或完全不干的現象。所以刷膠后的瓷磚要用膠墊間隔， 平鋪堆放待干。

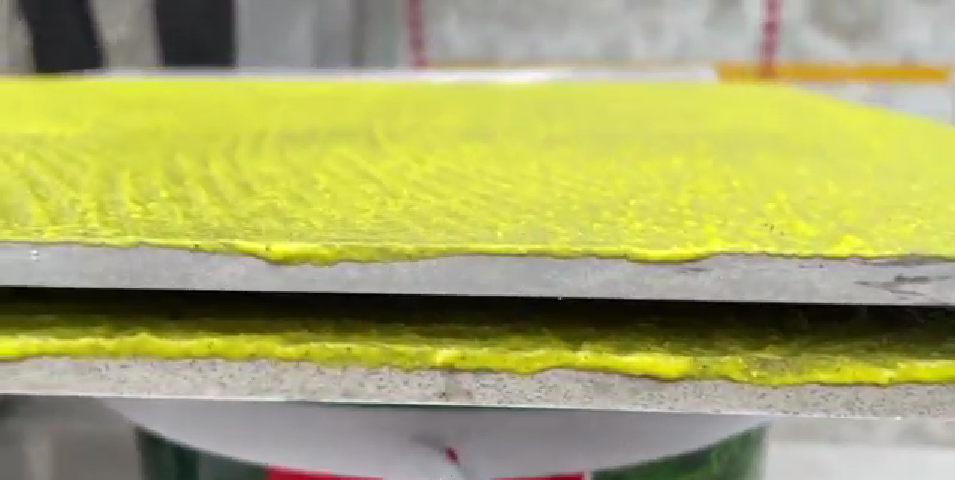

√錯誤堆放
√正確堆放 3、預留足夠的干透時間 常規(guī)天氣下瓷磚背膠干透成膜時間約未2小時左右，如果遇到濕度大、下雨、高溫、悶熱、 不通風的情況下，要延長預留足夠的待干時間。如果遇到惡劣天氣頻發(fā)，可選擇等待天氣狀況 好轉再進行施工。背膠建議的施工環(huán)境是干燥、通風，溫度為5℃-35℃之間，濕度為70%以下。 所以想要瓷磚貼的牢，瓷磚背膠涂刷后，必須等干透形成一層有粘力帶彈性的膠膜，通過 這層膠膜吸收來自墻面、瓷磚、水泥砂漿之間等不同材料所產生的不同應力，最終讓瓷磚牢牢的 固定在墻面上。而為了保障瓷磚背膠的使用效果，一定要在涂刷瓷磚背膠后確認干透成膜了，才 可以進行鋪貼作業(yè)。
公司簡介 佛山市永蘭建材涂料科技有限公司自2015年成立以來。刷新背膠貼磚新時代，永蘭在背 膠粘貼裝飾領域不斷突破創(chuàng)新，擁有多項國家發(fā)明專利，參編大板瓷磚背膠行業(yè)標準制定，是 一家集專研研發(fā)生產、銷售、服務、服務為一體的大型高科技公司。 公司擁有星羅棋布銷售網點，經自主研發(fā)，完善產品體系相繼推出瓷磚背膠，橡皮膠防水、 回填、美縫彩砂、墻固地固、瓷磚膠、水泥伴侶、堵漏修繕材料等。為廣大客戶提供整套防水、 鋪貼、裝飾一體解決方案，專業(yè)解決瓷磚脫落、房屋漏水、家居裝飾問題。企業(yè)通過ISO9001、 2015雙體系認證，并加入建材市場協會瓷磚膠協會，并獲得“房地產瓷磚粘結劑實力品牌”， 入圍“家裝防水實力品牌生產廠家”，“瓷磚膠實力品牌生產廠家”，“瓷磚背膠實力品牌生產廠家” 及多項發(fā)明專利等美譽。 永蘭，以“環(huán)保 品質 科技 創(chuàng)新 領先”的宗旨理念服務于各個客戶，真誠歡迎新老客戶與我公司 合作，共贏發(fā)展，大展宏圖。 |
